Es requereix tractament tèrmic després de soldar A516 grau 70?

A516 Grau 70és un tipus de placa d'acer de recipient a pressió dissenyat per utilitzar-se en condicions de servei de temperatura moderada i baixa. Forma part de l'especificació ASTM A516, que cobreix els acers al carboni-manganès-silici adequats per a la soldadura per fusió. Aquest grau és conegut per la seva bona tenacitat i resistència, el que el fa adequat per a aplicacions on la contenció de la pressió és crítica. El material s'utilitza habitualment en la fabricació de calderes, dipòsits d'emmagatzematge i recipients a pressió que manipulen líquids o gasos a diferents pressions de funcionament. La seva composició i tractament tèrmic estan optimitzats per oferir un rendiment fiable i resistència a la fractura fràgil, fins i tot en entorns on es poden produir fluctuacions de temperatura.

Composició química

Propietats mecàniques

Propietats físiques

processament

1. Fabricació d'acer: acer totalment mort

Desoxidació:L'acer s'ha de "matar completament", normalment s'aconsegueix afegint silici o alumini durant el procés de fusió per eliminar l'oxigen.

Estructura de gra fi:Això garanteix una estructura interna densa i uniforme, proporcionant una excel·lent duresa de l'osca per evitar fractures fràgils sota pressió.

2. Processos de tractament tèrmic

El tractament tèrmic és fonamental per determinar les propietats mecàniques de l'A516 Gr 70:

Tal com-enrotllat:Les plaques amb un gruix de 1,5 polzades (40 mm) o menys es subministren normalment en condicions-enrotllades.

Normalització (N):

Requisit:Obligatori per a plaques de més de 1,5 polzades (40 mm).

Procés:Escalfament de la placa per sobre de la temperatura crítica (. 900–950 graus aproximadament), seguit de refredament per aire.

Efecte:Perfecciona l'estructura del gra i millora significativament la resistència a l'impacte a baixes temperatures. Aquestes plaques estan marcades com A516 Gr 70N.

Alleujament de l'estrès (PWHT):El tractament tèrmic posterior a la-soldadura es realitza sovint després de la fabricació per eliminar les tensions de soldadura residuals i garantir la seguretat del recipient.

3. Processos de soldadura

A516 Gr 70 té una excel·lent soldabilitat i és compatible amb mètodes industrials estàndard:

Mètodes:Soldadura d'arc de metall blindat (SMAW), soldadura d'arc submergit (SAW), soldadura d'arc de metall amb gas (GMAW/MIG) i soldadura d'arc de flux-cored (FCAW).

Preescalfament:Per a plaques gruixudes, es recomana preescalfar per sobre de 100 graus per reduir la duresa de la zona afectada per la calor (HAZ) i evitar l'esquerdament per fred.

Consumibles:Els elèctrodes de baix-hidrogen (p. ex., E7018) s'utilitzen normalment per satisfer el requisit de resistència a la tracció de 70 ksi.

4. Mecanitzat i conformat

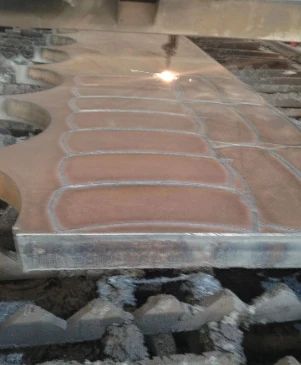

Tall:S'acostuma a fer mitjançant el tall d'oxi-combustible (flama), el tall per plasma o el tall per làser.

Formació en fred/calent:El material té bones propietats-de flexió en fred. Per al rodatge de tambors pesats, el conformat en fred és estàndard; no obstant això, per a deformacions extremes, es pot utilitzar el conformat en calent.

Processament de resistència HIC:Per al "servei agre" (que conté 𝐻2𝑆), s'utilitzen tècniques especialitzades com la desgasificació al buit i el tractament amb calci per minimitzar el contingut de sofre i controlar les formes d'inclusió, evitant l'esquerdament induït per l'hidrogen-.

Aplicacions industrials primàries

Petroli, gas i petroquímics:És l'opció estàndard per a la fabricació de dipòsits d'emmagatzematge d'alta pressió-, separadors de gasos i columnes de destil·lació. EspecialitzatPlaques resistents{0}}HICs'utilitzen en entorns de "servei agre" per evitar l'esquerdament-induït per hidrogen causat per 𝐻2𝑆.

Generació d'energia:S'utilitza àmpliament per a calderes d'alta pressió-, tambors de vapor, intercanviadors de calor i carcassas de condensadors a causa de la seva fiabilitat sota estrès tèrmic i de pressió.

Servei criogènic i de baixa-temperatura:Perquè manté la resistència a l'impacte fins a -46 graus (-50 graus F), és essencial per als dipòsits i equips d'emmagatzematge de GNL (Gas Natural Liquat) en climes freds.

Usos estructurals i mecànics

Més enllà dels recipients a pressió, la seva versatilitat porta a aplicacions en:

Transport:S'utilitza per a les closques de vagons cisterna de ferrocarril, bastidors de camions pesats, remolcs i contenidors de càrrega.

Infraestructura civil:Components crítics per a ponts, estructures d'edificis i pals de transmissió.

Fabricació i construcció:Components-resistents, com ara marcs d'equips de construcció, tubs estructurals i estàndards d'il·luminació.

Equipament especialitzat:Fabricació de tubs forats per a projectes hidroelèctrics, bombones de gas i volutes de turbines.

Normes reguladores

La majoria de les aplicacions el 2026 continuen seguint la secció VIII del codi de calderes i recipients a pressió ASME (BPVC).o API 650/620per a dipòsits d'emmagatzematge. Per a plaques de més de 1,5 polzades (40 mm), normalitzantés obligatori per garantir la integritat estructural necessària per a aquestes funcions d'alt rendiment-.

Contacta ara

Contacteu-nos a beam@gneesteelgroup.com per obtenir preus, assistència tècnica o solucions personalitzades. Sempre estem disposats a donar suport al teu projecte.

Quina és l'estàndard de tolerància dimensional per a les plaques d'acer de grau 70 A516?

La tolerància de gruix s'implementa d'acord amb els estàndards ASTM A6/A6M, i els graus de tolerància comuns són la classe A o la classe B; les toleràncies d'amplada i longitud es determinen segons l'estat de lliurament (vora tallada/vora de fresat), que ha de complir els requisits de precisió dimensional en la fabricació d'equips.

Quins són els avantatges de l'A516 Grau 70 en la fabricació de tancs d'emmagatzematge de gas natural?

Els avantatges són una bona soldabilitat, que facilita la soldadura i la formació de grans dipòsits d'emmagatzematge; excel·lent tenacitat a mitja i baixa temperatura, que és adequada per a les condicions de treball a baixa-temperatura de l'emmagatzematge de gas natural; La resistència compleix els requisits-de coixinets de pressió i el cost és relativament inferior al de les plaques d'acer aliat.

Quin és l'estat de lliurament habitual de les plaques d'acer de grau 70 A516?

L'estat de lliurament habitual és-laminat en calent o enrotllat-controlat, i es pot realitzar un tractament normalitzador (N) si cal. El tractament normalitzador pot refinar els grans, millorar la duresa i la uniformitat de la placa d'acer i complir els requisits d'estabilitat del material en condicions de treball dures.

Quins són els valors estàndard de resistència a la fluència i resistència a la tracció de l'A516 Grau 70?

El límit elàstic mínim (σs) és de 260MPa i la resistència a la tracció (σb) oscil·la entre 485MPa i 655MPa. Aquests indicadors de resistència garanteixen que la placa d'acer no sigui propensa a la deformació plàstica i a la fractura en entorns de pressió-, garantint la seguretat de l'equip.

Quin és el rang de temperatura aplicable de l'A516 Grau 70?

L'interval de temperatura aplicable és de -30 graus a 450 graus . Dins d'aquest rang, pot mantenir propietats mecàniques estables, sense risc de fractura fràgil a baixes temperatures, i la seva resistència i tenacitat compleixen els requisits de funcionament dels equips de pressió a altes temperatures.

Quins són els requisits clau de composició química per a A516 Grau 70?

Components clau: Carboni (C) Inferior o igual a 0,30%, Manganès (Mn) 0,85-1,20%, Fòsfor (P) Inferior o igual a 0,035%, Sofre (S) Inferior o igual a 0,035%, Silici (Si) 0,15-0,40%. El contingut d'impureses nocives es controla estrictament per garantir el rendiment.

Com provar les propietats mecàniques de l'A516 Grau 70?

Les proves principals inclouen la prova de tracció (per mesurar la resistència a la fluència, la resistència a la tracció i l'allargament), la prova d'impacte (Charpy V-osca, per avaluar la tenacitat a baixa-temperatura) i la prova de duresa. Les mostres de prova s'han de tallar de la pròpia placa d'acer d'acord amb les normes ASTM pertinents.

Quin és el requisit d'allargament per a A516 Grau 70?

L'allargament (δ5) és superior o igual al 21%. L'índex d'allargament reflecteix la capacitat de deformació plàstica de la placa d'acer. Un allargament més elevat permet que la placa d'acer sigui menys propensa a fracturar-se quan està tensada i facilita el processament i la conformació (com ara la flexió i l'estampació).

Quin elèctrode s'ha de seleccionar per soldar A516 grau 70?

L'elèctrode que s'utilitza habitualment és E7018 (tipus baix en hidrogen), que coincideix amb la força i la duresa del metall base. Durant la soldadura, l'elèctrode s'ha d'assecar (350-400 graus, conservació de la calor durant 1-2 hores) per evitar defectes de soldadura com ara porositat i esquerdes, i garantir la qualitat de la junta.

Quin és l'estàndard de duresa per a A516 Grau 70?

La duresa Brinell (HB) és inferior o igual a 187. Una duresa excessivament alta reduirà la tenacitat i la soldabilitat de la placa d'acer. Si la duresa supera l'estàndard, cal un tractament de temperat per reduir la duresa per assegurar-se que el rendiment del material compleix els requisits de fabricació de l'equip.

Quina diferència hi ha entre els materials A516 Grau 70 i ASTM A36?

A36 és un acer estructural al carboni general amb una resistència a la fluència de 250MPa, adequat per a peces estructurals ordinàries; El grau 70 és un acer especial per a recipients a pressió amb un límit elàstic de 260 MPa, una resistència i puresa a baixa -temperatura més alta, adequat per a condicions de treball-de pressió.
